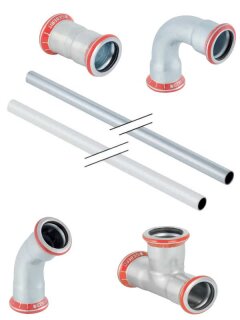

Geberit Mapress C-Stahl Systemrohr und Formteile

Artikelnummer: Geberit C-Stahl
Kategorie: Varianten AG Geberit Mapress C-Stahl

Artikelname
Größe

Preis auf Anfrage

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Preisanfrage

Geberit Mapress C-Stahl Pressfitting System für geschlossene Heizungsanlagen in den Abmessungen d12-d108 mm aus unlegiertem Stahl, E 195 (RSt 34-2),
Werkstoff- Nr.: 1.0034 nach DIN EN 10305,
Rohrverbindungen mit dem Nachweis der Zwangsundichtigkeit in unverpresstem Zustand.

Geberit Mapress C-Stahl Systemrohre außen verzinkt d76,1 - d108 mm, dünnwandige Präzisionsstahlrohre nach DIN EN 10305 und Werksnorm, in geschweißter Ausführung
in Stangen, außen galvanisch verzinkt mit einer 8-Mikrometer-dicken Schutzschicht (Fe/Zn 8B, blau chromatiert), Brandverhalten nach DIN 4102-1
Baustoffklasse A1, nicht brennbar, Länge 6 m.

Geberit Mapress C-Stahl Pressfitting d12 - d54 mm, außen galvanisch verzinkt mit einer 8 µm dicken
Schutzschicht (Fe/Zn 8B, blau chromatiert) mit Pressindikator zur Erkennung nicht verpresster Verbindung vor der Druckprobe, Verschlussstopfen und
Konturdichtring aus Butylkautschuk CIIR schwarz.

Geberit Mapress C-Stahl Pressfitting d76,1 - d108 mm, außen galvanisch verzinkt mit einer 8 µm dicken
Schutzschicht (Fe/Zn 8B, blau chromatiert) mit Pressindikator zur Erkennung nicht verpresster Verbindung vor der Druckprobe Verschlussstopfen und
Rundschnurdichtring aus Butylkautschuk CIIR schwarz.

Bei den verpressten Geberit Mapress Pressfittings d12 - d108 mm, kann die Einstecktiefe durch eine zerstörungsfreie Prüfung im entleerten Zustand der
Anlage überprüft und dokumentiert werden.

Zum Schutz gegen Außenkorrosion sind bei Installationen in feuchtigkeitsbeanspruchten Bereichen bei Unterputzverlegung oder bei Verlegung im Estrich die
Geberit Mapress C-Stahl Pressfittings und auch die abgemantelten Rohrabschnitte mit Geberit Dichtbandageaus IIR (Butyl-Kautschuk) zu versehen.
Die Geberit Dichtbandage eignet sich für Betriebstemperaturen von -60 °C bis + 100 °C. Für die Rohrabmessungen d12 - d22 mm Geberit Dichtbandage
mit der Breite 30 mm und für die Rohrabmessungen d28 - d54 mm Geberit Dichtbandage mit der Breite 50 mm verwenden.

Für das ausgeschriebene Produkt liegt eine Haftungsübernahmevereinbarung zwischen dem Hersteller und dem ZVSHK bzw. dem BTGA vor.

Betriebsbedingungen für Heizungsanlage:
- maximaler Betriebsdruck: 16 bar

Fabrikat: Geberit
Typ: Geberit Mapress C-Stahl

Verlegen als Heizungs- oder Heizungsanschlussleitungen unter Beachtung der DIN EN 12828 und DIN EN 14336 einschließlich Ablängen, Ausrichten und Befestigen,
unter Berücksichtigung der temperaturabhängigen Längenänderung, Dichtheitsprüfung und Spülen.

Für die Verlegung mit Brandschutzanforderungen stehen folgende Möglichkeiten zur Verfügung:
Rohrabschottung(Decke/Wand):
- Geberit Mapress gemäß abP P-BWU03-I 17.6.5 Rohrabschottung(Decke):
- Geberit Mischinstallation Versorgung gemäß aBG Z-19.53-2427
Installationsschacht inkl. Sonderdecken:
- Geberit Quattro I30 gemäß aBG Z-19.30-2206
- Geberit Quattro I90 gemäß aBG Z-19.30-2207
Installationswände:
- Geberit Quattro F30 gemäß abP P-MPA-E-02-050
- Geberit Quattro F90 gemäß abP P-MPA-E-02-049

Zur vorgenannten Rohrabschottung Geberit Mapress gemäß abP P-BWU03-I 17.6.5 sind folgende Nullabstände zu
Geberit Entwässerungs- und Pressfitting-Systemen (Decke/Wand) zugelassen:
- Geberit Rohrschott90 Plus EN gemäß abZ Z-19.53-2236
- Geberit Rohrschott120 gemäß abZ Z-19.17-1807
- Geberit Mepla/PushFit/Systemrohr ML gemäß abP P-MPA-E-00-063
- Absperrvorrichtungen nach DIN 18017-3
- Typ Bartholomäus AVR gemäß Z-41.3-686
- Typ Wildeboer TS18 gemäß Z-41.3-556
- Typ Helios ELS-D gemäß Z-41.3-368

Geberit Mapress C-Stahl Systemrohr außen verzinkt Für Heizungs- Kühlwasser und Fern- wärmeanlagen Für Druckluftanlagen 2)
Für Anlagen mit Mineralöl oder Brennstoffen

Geberit Mapress C-Stahl Systemrohr kunststoffummantelt Für eine optisch unauffällige Aufputzmontage •
Für Installationen, die Korrosionsschutz von außen erforderlich Geberit Mapress C-Stahl Systemrohre kunststoffummantelt d12 - d54 mm,
dünnwandige Präzisionsstahlrohre nach DIN EN 10305 und Werksnorm in geschweißter Ausführung in
Stangen, außen verzinkt mit einer Kunststoffummantelung aus cremeweißem (RAL 9001) Polypropylen als Korrosionsschutz, Baustoffklasse B2 entsprechend derDIN 4102-1
Länge 6 m.

Geberit Mapress C-Stahl Systemrohr innen und außen verzinkt
Für Sprinkler- und Feuerlöschanlagen
Für Druckluftanlagen mit erhöhtem Restwassergehalt 1)
Für Sprinkleranlagen nass
